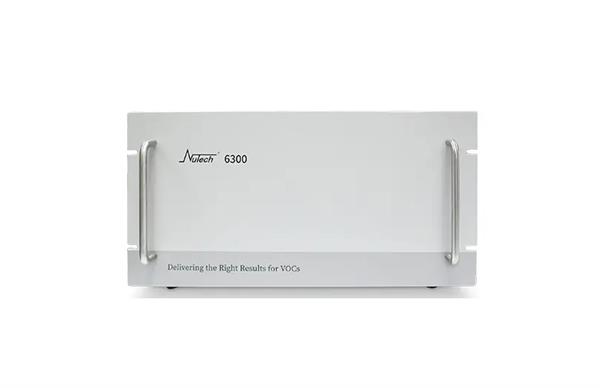

Il modello NCMS 6300 di Nutech viene utilizzato principalmente per il monitoraggio continuo di THC e NMHC nell’aria ambiente.
L’aria ambiente entra nell’unità di campionamento del sistema di monitoraggio continuo a portata costante.
I VOC vengono arricchiti e pretrattati mediante trappola a bassa temperatura, quindi desorbiti termicamente, separati mediante gascromatografia e rilevati mediante detector FID.

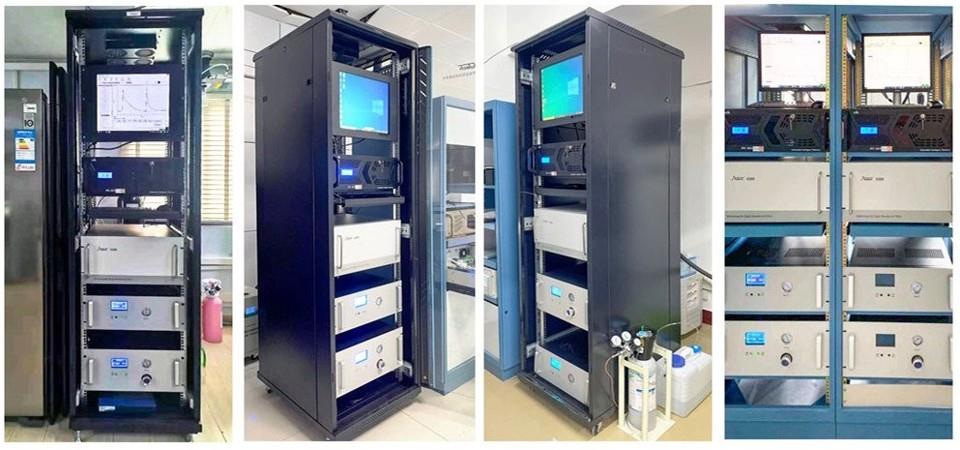

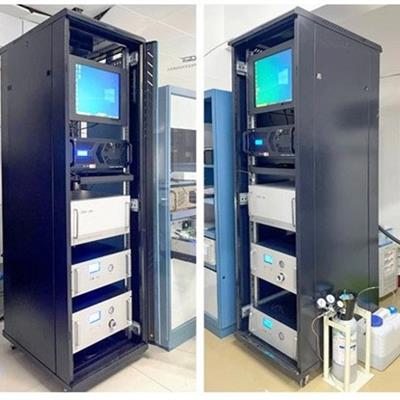

Il sistema completo si compone di:
- Unità di campionamento
unità di analisi (incluso pretrattamento)
- Unità di raccolta e trasmissione dati
unità di controllo qualità
unità sorgente di gas e altre apparecchiature ausiliarie
L’unità di analisi è il modulo principale del sistema di monitoraggio e si avvale dell’esclusiva tecnologia LTP (Low Temperature Preconcentration).
Dati tecnici:
- Metodo di rilevamento: LTP + FID
- Limite di rilevamento: NMHC: 0.5ppb
- Precisione: RSD＜ ± 2%
- Accuratezza: ± 5%
- Tempo di analisi: ＜ 15min
- Interfaccia dati: 4 ~ 20 mA, 0 ~ 5 V CC, RS232, porta ethernet
- Intervallo di risposta: composti organici gassosi totali eccetto il metano
- Gas di lavoro: 99.999% N2 (gas di trasporto, makeup), 99.999% di aria (gas di combustione), 99.999% di H2 (gas combustibile)
- Condizioni di lavoro: temperatura 10 ° C ~ 40 ° C; RH: 20% ~ 90%
- Voltaggio: 110 V / 60 Hz o 220 V / 50 Hz ± 10%.
Caratteristiche principali:
-
La tecnologia di preconcentrazione a bassa temperatura aumenta il volume di campionamento dell’aria a 500-1000 ml, abbassa il limite di rilevamento di NMHC a sub-ppb (il FID ordinario risponde a 1 ppm di VOC dell’aria) e soddisfa i requisiti di rilevazione a bassa concentrazione di VOC in aria
- Il sistema di monitoraggio 6300 rimuove efficacemente l’acqua nei campioni e separa NMHC e metano utilizzando un controllo di flusso appropriato e filtri di adsorbimento compositi, basati sull’adsorbente Tenax.
- Il campione trattato può quindi essere analizzato direttamente dal FID
Il rilevatore FID ha una buona risposta, un ampio range lineare e una funzione di autoverifica automatica in tempo reale. L’EPC ad alta precisione controlla i gas di lavoro (N2, H2 e aria zero)
- L’utilizzo di MFC per il controllo accurato della portata assicura l’accuratezza dei risultati del test
Intervallo di misurazione: 0.5ppb ~ 10000ppb (volume di campionamento standard), regolabile
Funzione di calibrazione automatica della diluizione

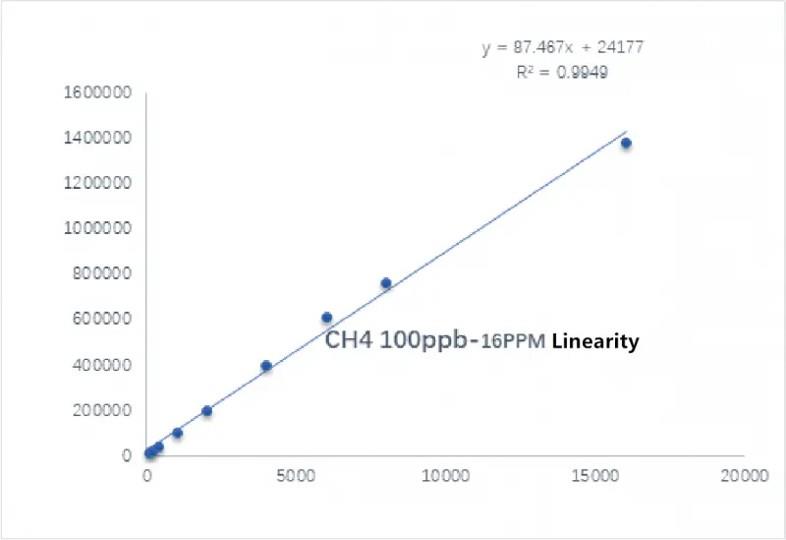

- Una singola concentrazione di gas standard può ottenere una calibrazione lineare dello strumento e il coefficiente di correlazione della curva di calibrazione R2 ≥ 0.999
E’ possibile estendere la gamma di applicazioni all’analisi off-line di campioni di aria in canister
- Il controllo da PC consente: acquisizione e trasmissione dati in tempo reale, registrazione automatica, archiviazione e supporto dei rapporti QA / QC. Con la funzione di query dei dati storici (incluso il grafico), il sistema può salvare e ripristinare automaticamente i dati se l’alimentazione viene interrotta in modo imprevisto.
